H12SD/15SD/18DX

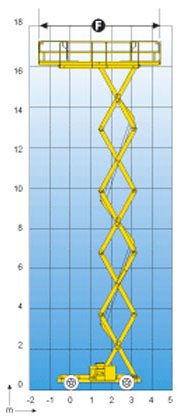

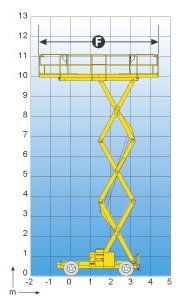

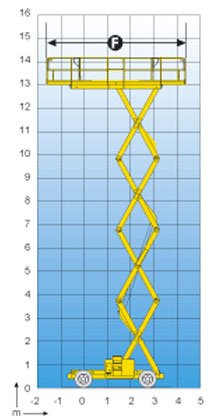

Pracovní diagram plošiny
Technické údaje plošiny
| Typ plošiny |
H12SD |
H15SD |
H18SDX |
|---|
| Pracovní výška |
12 m |
15 m |
18 m |
|---|
| Max. výška podlahy koše |
10 m |
13 m |
16 m |
|---|
| Nosnost koše |
700 kg |
500 kg |
500 kg |
|---|
| Délka - A |
4,12 m |
4,12 m |
4,12 m |
|---|
| Šířka - B |
2,25 m |
2,25 m |
2,25 m |
|---|
| Průjezdná výška - C |
2,57 m |
2,77 m |
2,97 m |
|---|
| Průjezdná výška bez zábradlí |
1,40 m |
1,60 m |
1,80 m |
|---|
| Rozvor - D |
2,75 m |
2,75 m |
2,75 m |
|---|
| Rozměry koše |
3,92 x 1,8 m |
3,92 x 1,8 m |
3,92 x 1,8 m |
|---|
| Maximální rozměry koše |
5,92 x 1,8 m |
5,92 x 1,8 m |
5,92 x 1,8 m |
|---|
| Rychlost pojezdu max. |
1,1/6 km/h |
1,1/6 km/h |
1,1/6 km/h |
|---|
| Vnější poloměr otáčení |
4,80 m |
4,80 m |
4,80 m |
|---|
| Světlost podvozku - E |
0,36 cm |
0,36 cm |
0,36 cm |
|---|
| Čas zdvihání/spouštění |
60/60 sec. |
60/60 sec. |
60/60 sec. |
|---|
| Stoupavost |
25/45% |
25/45% |
45% |
|---|
| Výkon motoru |
24 kW |
24 kW |
24 kW |
|---|
| Brzdy |
kotoučové, hydraulické |
kotoučové, hydraulické |
kotoučové, hydraulické |
|---|
| Pneumatiky |
superelastické 10 x 16,5 |
superelastické 10 x 16,5 |
superelastické 10 x 16,5 |
|---|
| Obsah olejové nádrže |
104 l |
104 l |
104 l |
|---|
| Obsah palivové nádrže |
68 l |
68 l |
68 l |
|---|
| Celková hmotnost |
5510 kg |
6340 kg |
7300 kg |
|---|
| Cena |
telefon |
telefon |
telefon
|
|---|

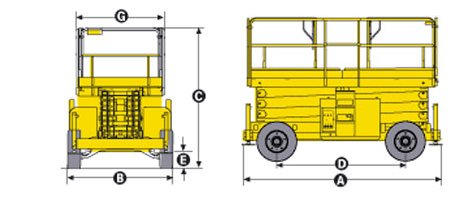

Nákres plošiny
